Алюминиевая звукопоглощающая панель PHONOFLEX

Панель с сильным звукопоглощением на основе резонанса Гельмгольца.

Резонанс Гельмгольца возникает из-за множества специальным способом просверленных небольших отвестий в панели.  Когда звуковая волна через эти отверстия входит в полость панели, она приводит к затухающему колебанию этой полости. Колебание через отверстия выталкивает воздух наружу, потом снова всасывает его, снова выталкивает и т.д. - до полного затухания. Этот эффект сильно гасит движение воздуха в звуковой волне, то есть поглощает шум на определенных частотах.

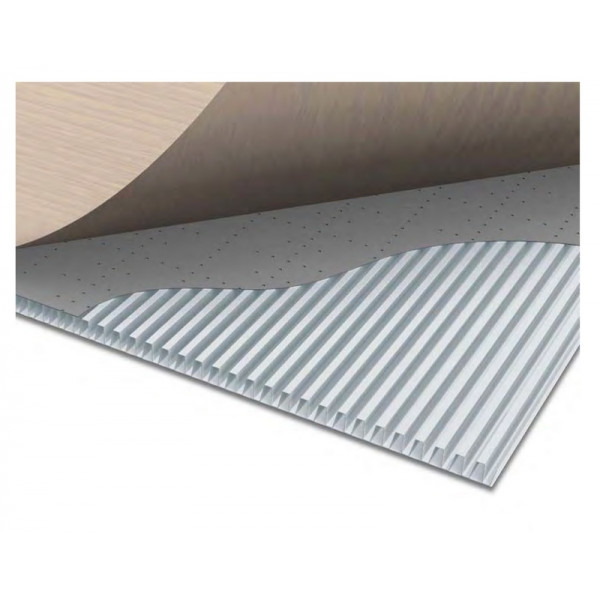

Панель Phonoplex изготовлена из панели Doluflex толщиной 20 мм, посредством ее множественного просверливания. Просверленные отверстия имеют диаметр 2 мм и расположены с шагом 16.6 перпендикулярно гофрированному листу и с шагом 18-36-72 мм параллельно гофрированному листу.

Панель состоит из алюминия и имеет сертификат негорючести CSI.

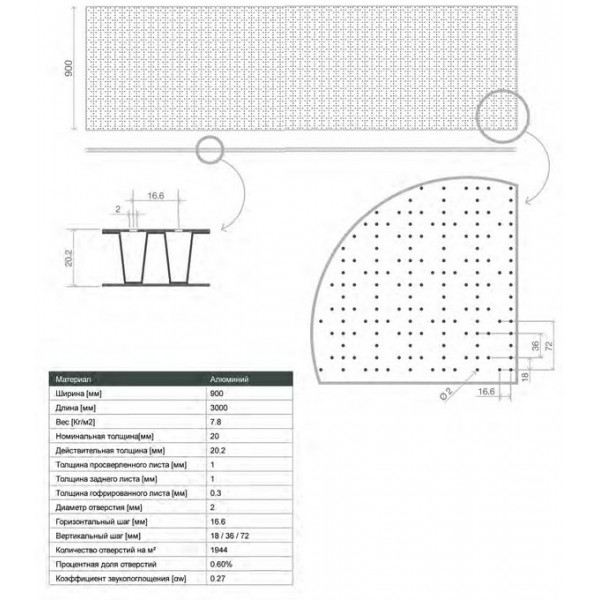

Стандартные производственные размеры панели PHONOFLEX:

• длина: 3000 мм;
• ширина:  900 мм;
• толщина:  20.2 мм (номинальная толщина: 20.0 мм);

Другие характеристики панели:

• вес: 7.8 кг/м2;
• толщина просверленного листа: 1 мм;
• толщина заднего листа: 1 мм;
• толщина гофрированного листа: 0.3 мм;
• диаметр отверствия: 2 мм;
• горизонтальный шаг: 16.6 мм;
• вертикальный шаг: 18 / 36 / 72 мм;
• количество отверстий на кв. метр: 1944;
• процентная доля отверстий: 0.60%;
• коэффициент звукопоглощения: 0.27;

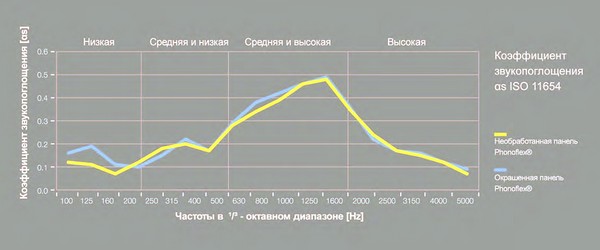

Звукопоглощение панели PHONOPLEX в зависимости от частоты звуковой волны:
